颜色与条件格式
基本概念
颜色作为数据可视化中重要的标记属性,可以表达丰富的数据信息。在BDP中,您可以通过颜色来表示数据,让你更高效地区分和对比数据。
您可以直接在颜色面板中设置数据对应的颜色,也可以在某些图表类型(目前支持表格,指标卡,计量图)中使用条件格式,为每种条件设置对应的颜色。
颜色设置
单颜色

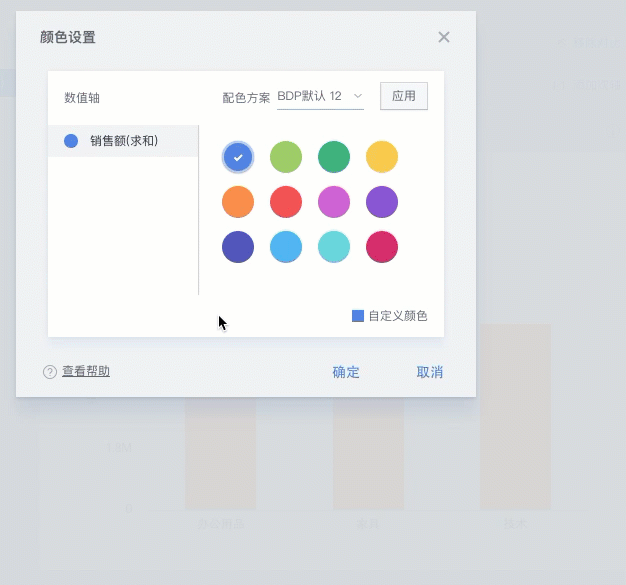

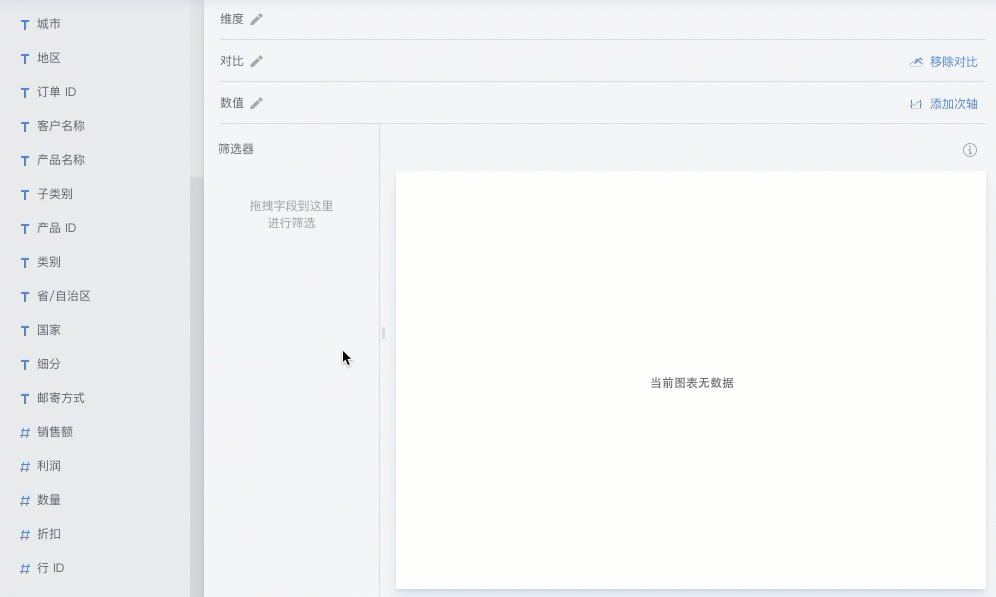

在颜色面板中,您可以设置全局的单一颜色。
您可以从BDP推荐的颜色主题中选择,若需要的颜色不在主题中,您也可以进行自定义设置。
枚举颜色
您也可以为维度中的每项设置对应的颜色,一方面帮助您通过颜色直观地了解数据信息,另一方面您可以方便地统一查看相同颜色的数据,或对比不同颜色的数据。

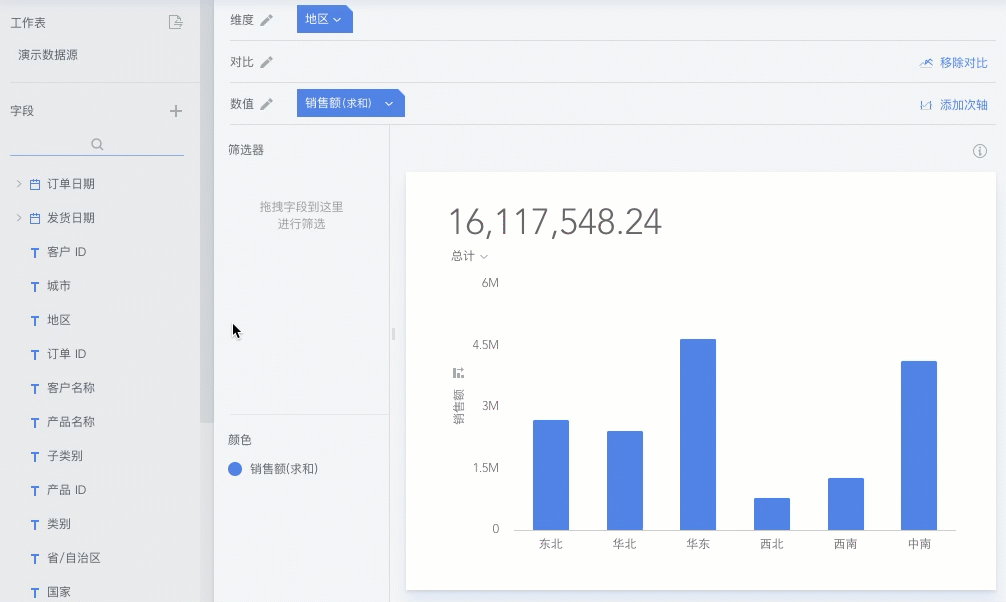

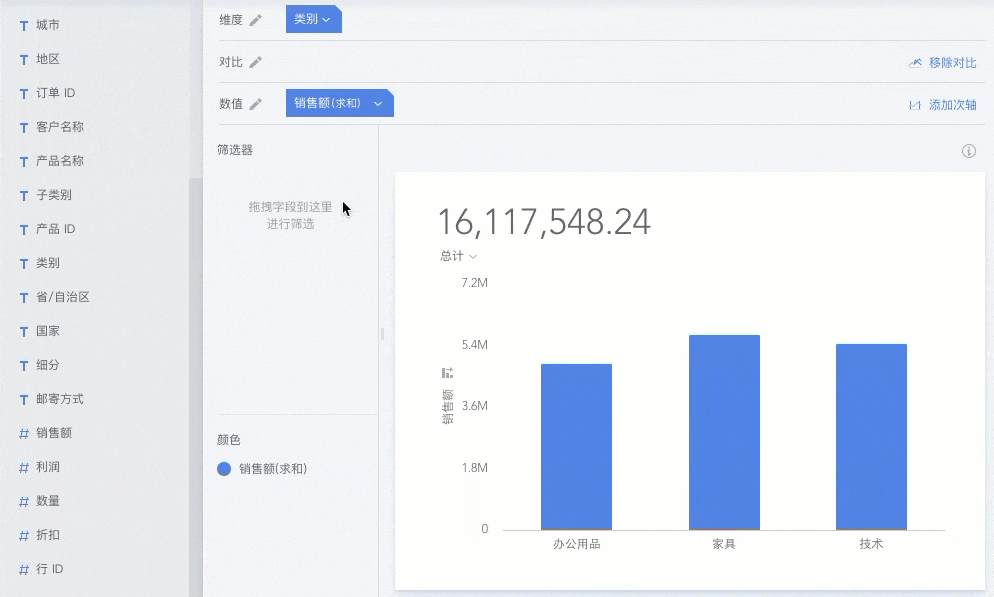

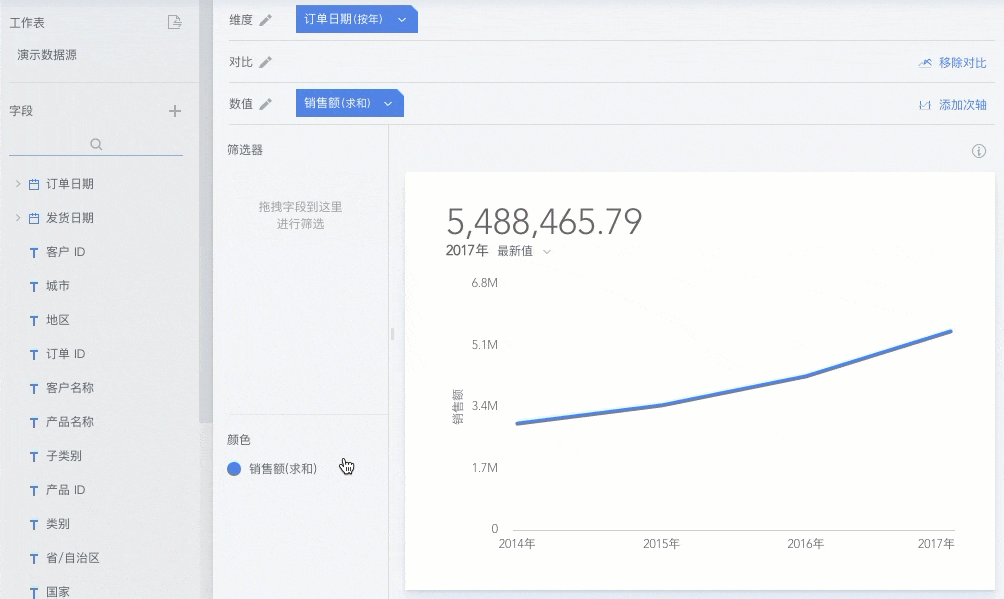

您可以将当前图表已经有的维度从左侧的数据列表中拖拽到颜色面板,就完成了对这个维度的枚举颜色设置。

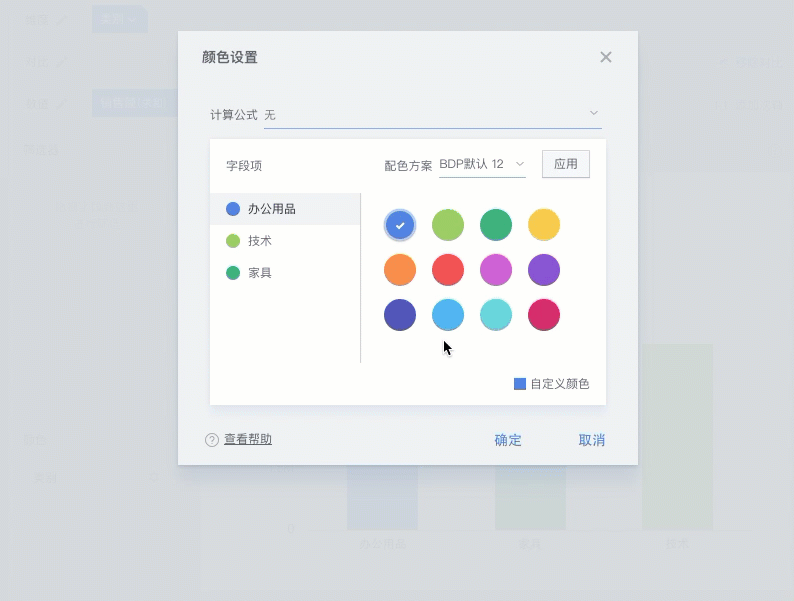

与单颜色设置相同,您可以从推荐的颜色主题中选择一套颜色并选择“应用”,则此维度的各项会使用主题中的颜色表示。
若希望进行更细致的调整,您也可以点击左侧列表中的单个项,并在右侧选择此项对应的颜色。
当前图表中没有的维度,您也可以直接拖拽到颜色面板,系统会自动使用颜色将这个在原图表中数据进行区分。

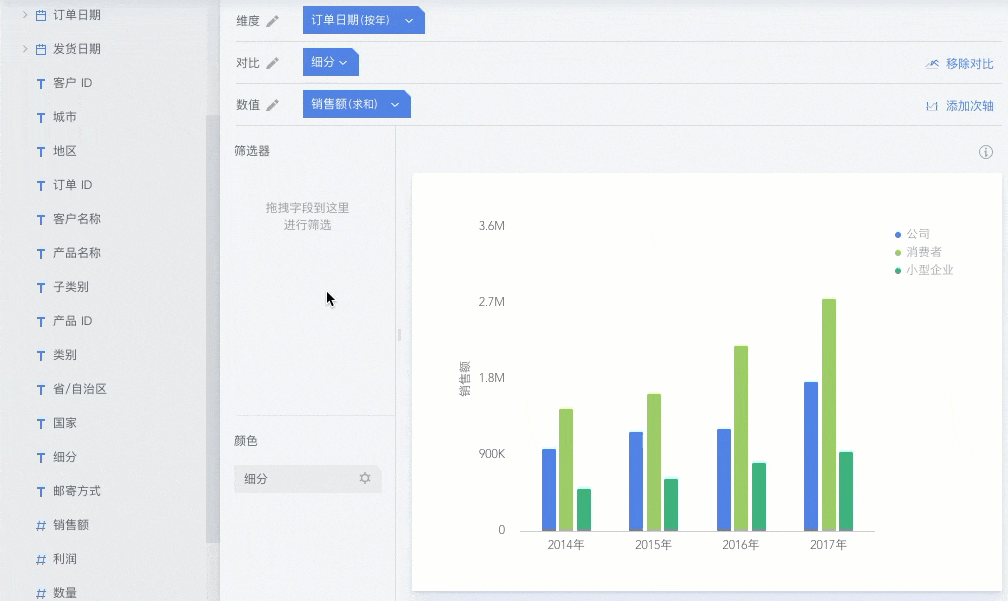

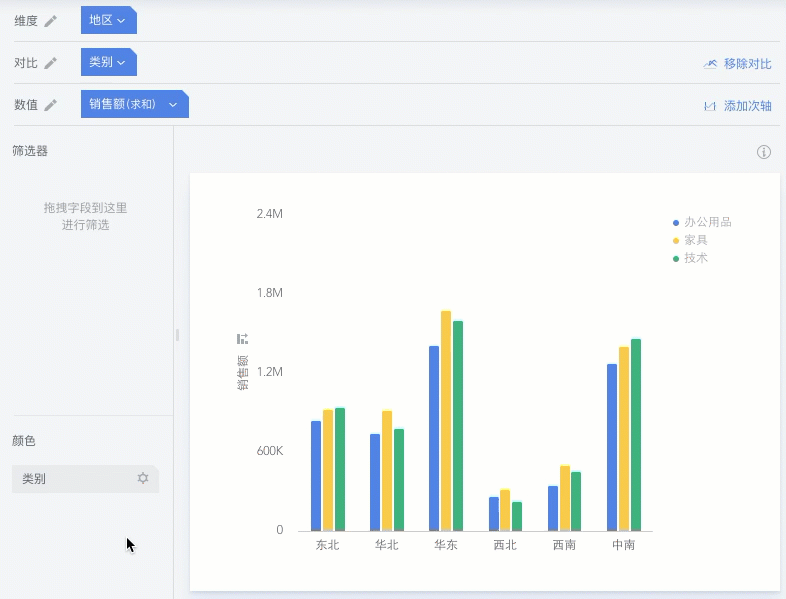

当您将维度拖拽到维度和对比区域的时候,BDP不但会自动为您推荐合适的图表类型,还会自动使用颜色对您的数据进行区分。

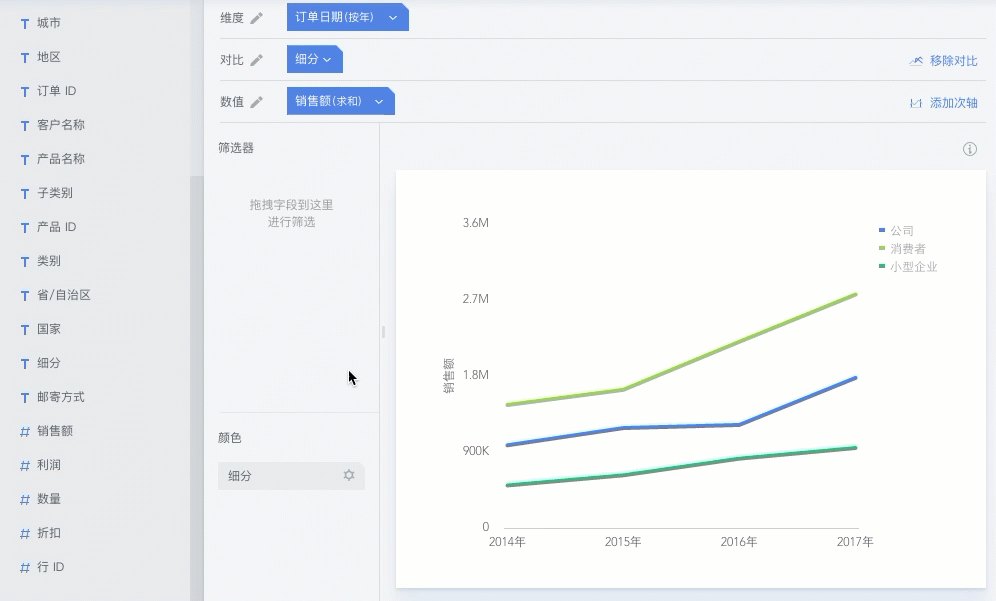

已设置的枚举颜色,您可以通过点击左侧颜色面板中的维度进行编辑(同样您也可以编辑其他类型的颜色)。
当您的图表中存在多个数值时,系统会自动使用颜色区分数值。您可以单独设置每个数值对应的颜色。
当有多个维度同时使用颜色时,系统会取多个维度的交叉枚举项,为每项分配一个颜色。
例如维度A(包含a1和a2)与维度B(包含b1和b2)同时使用颜色,则a1b1,a1b2,a2b1,a2b2会分别使用不同的颜色进行区分。
若存在多个数值,则其他使用颜色的维度也会和不同数值组成交叉枚举项
若您希望取消数据对应的颜色,只需要将颜色面板中的维度移除即可。
当颜色被移除时,您数据中的粒度划分并不会自动被移除,保证您查看数据的一致性。
但假如您移除维度或对比区域中的字段,则无法继续使用颜色表达信息,进而颜色也将被移除。
渐变颜色

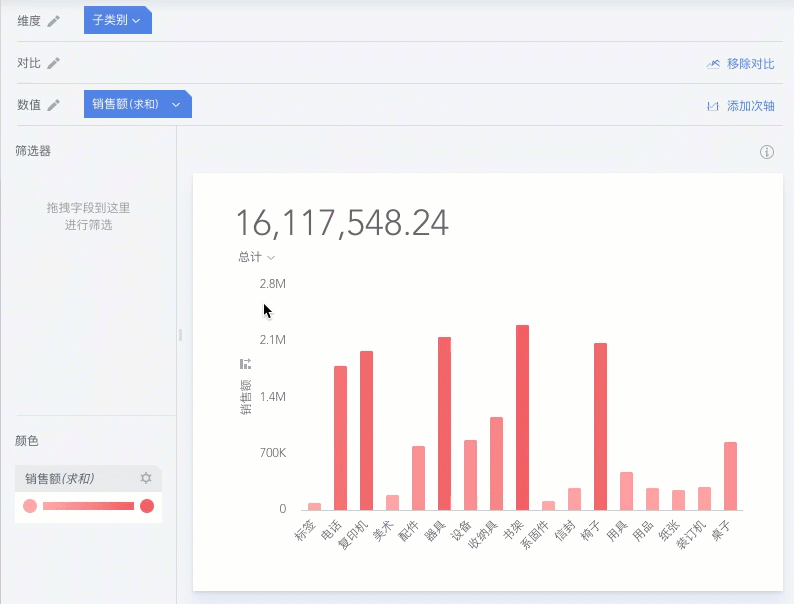

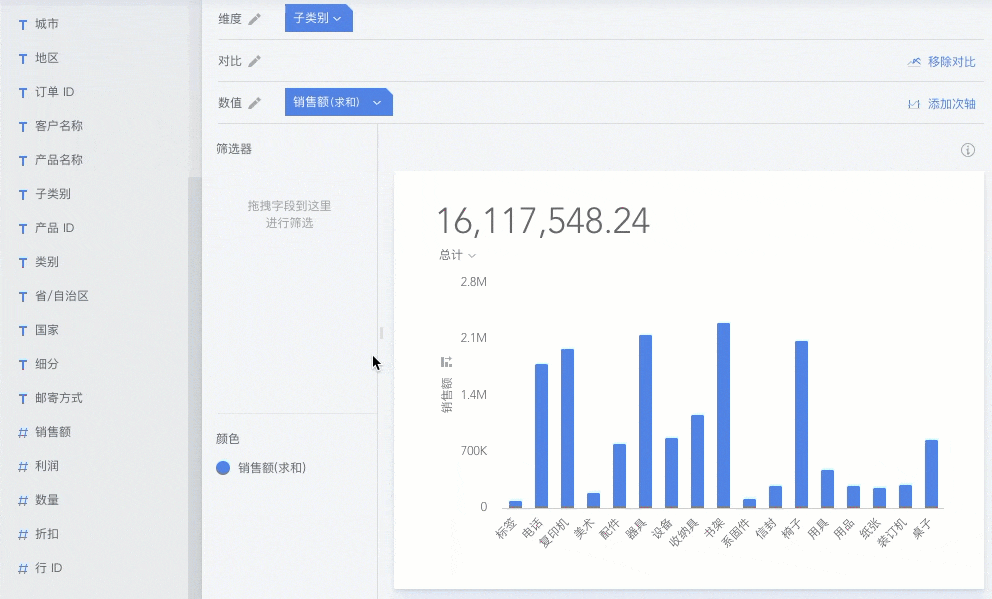

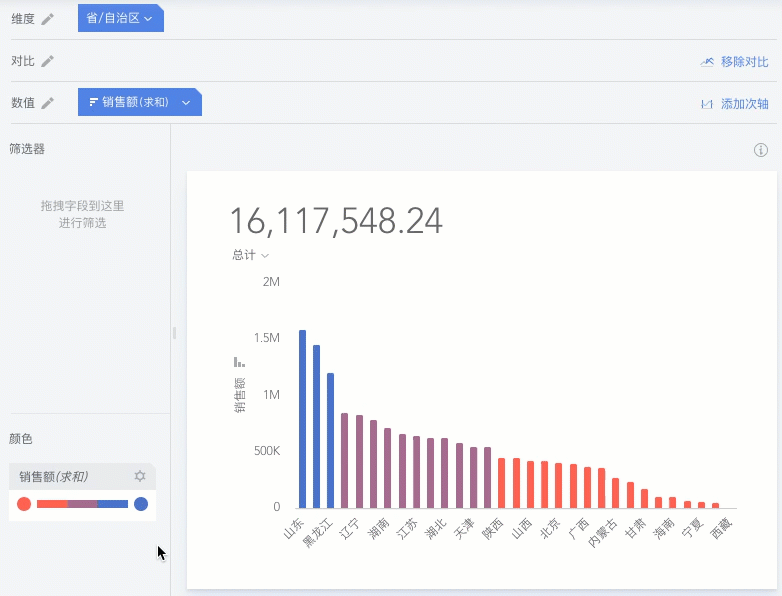

当数值字段被拖拽到颜色面板表示时,由于数值的连续性,系统会自动使用渐变颜色表示数据。
与其他颜色类型相同,您也可以选择不同的渐变颜色主题。
若主题颜色不满足您的要求,您也可以自定义渐变的首尾颜色。
默认情况下,系统会自动将您数据中的最大最小值与渐变的首尾颜色进行对应。

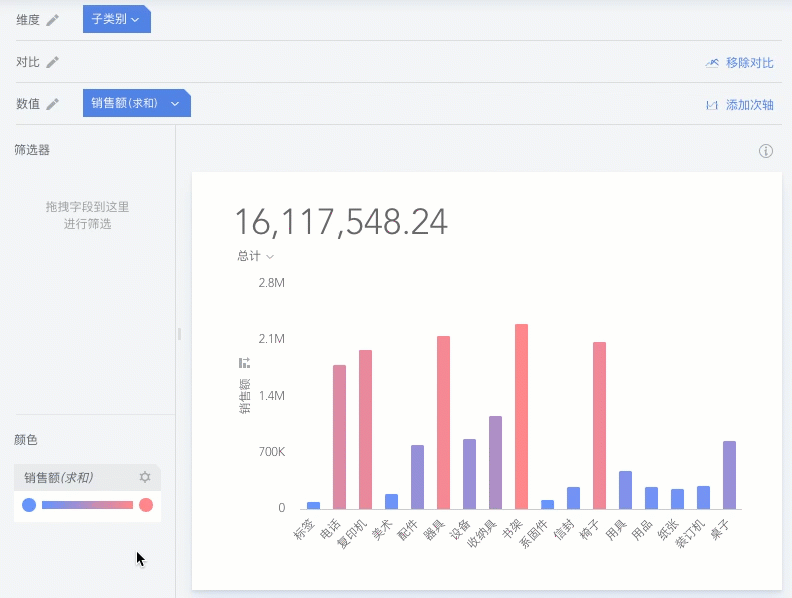

您也可以自定义对应,例如在下图中可以选择颜色从 1,000,000 开始渐变,小于1,000,000均使用蓝色
若您不希望颜色渐变过于细腻,只需要几个有限的颜色表示几个数值区间,您可以使用

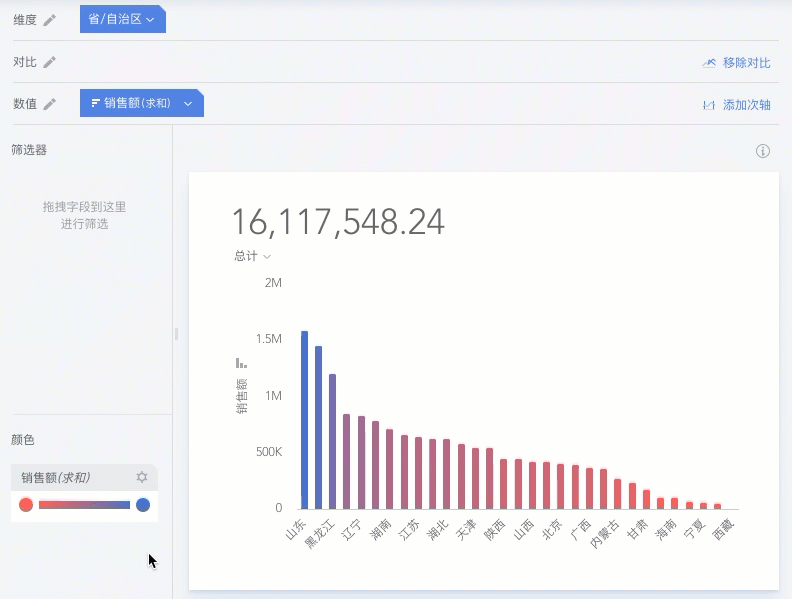

若颜色与数值对应的方向与您预期的不一致,也可以使用“颜色反转”将首尾颜色对调。
目前还不允许在有对比维度的时候设置渐变颜色,某些特殊图表类型(如饼图)同样不允许渐变颜色。未来会根据整体功能的提升和需求进行优化。
条件格式
除了可以将维度和数值直接通过颜色表示,您还可以根据数值设置条件,并为每种条件设置颜色和其他一些附属的可视化属性。
目前条件格式支持表格,指标卡,计量图这三种图表类型。

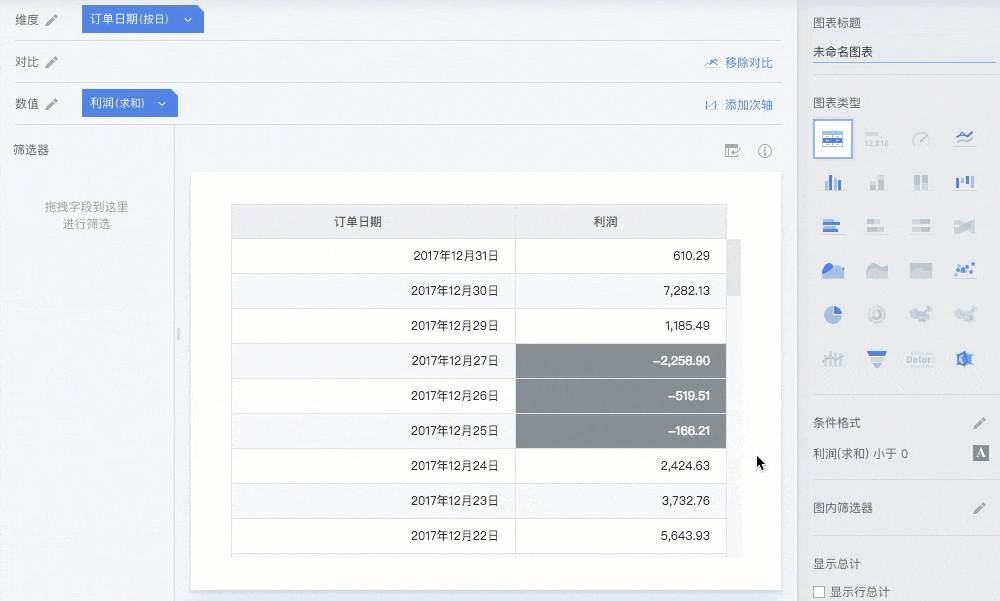

表格

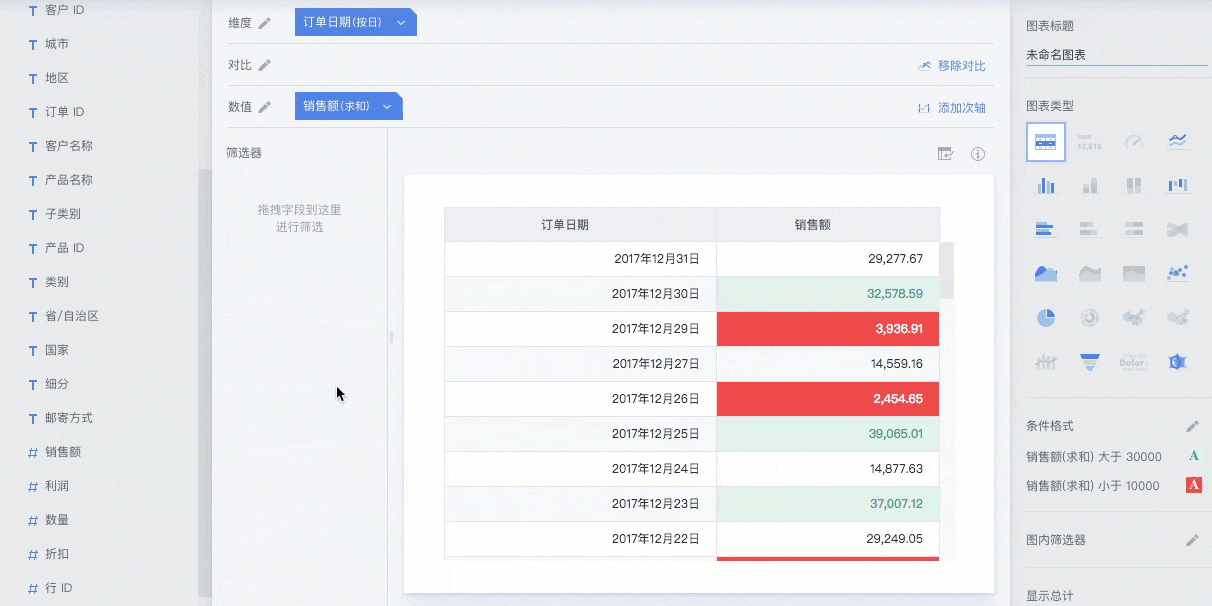

点击右侧的“条件格式”进入条件格式设置对话框,您可以增加条件并选择对应的数值。
系统将对表格中的数值单元格根据每个条件进行判断,优先级从上到下。
若满足一个条件则在表格中使用设置的颜色表示数据,若不满足则继续判断下一个条件。如果没有任何条件生效,则维持默认的样式。
设置完成的条件格式将在右侧显示,方便您查看当前的条件格式规则。
您可以同时为表格中的多个数值设置条件格式。
你可以直接使用推荐的样式,也可以自定义文字颜色和文字底色。

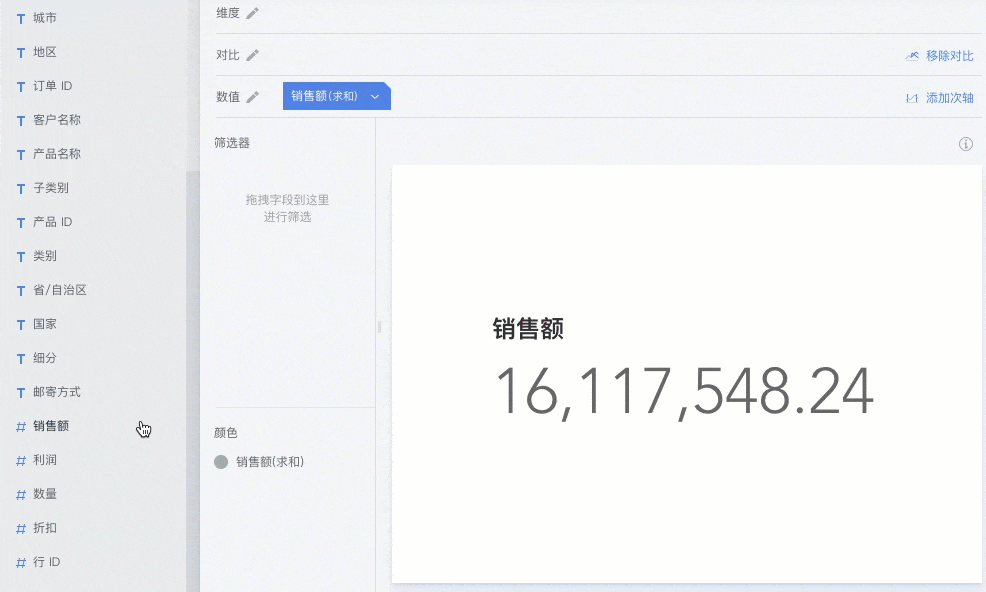

指标卡
您可以为指标卡图表的主指标和副指标分别添加条件格式。

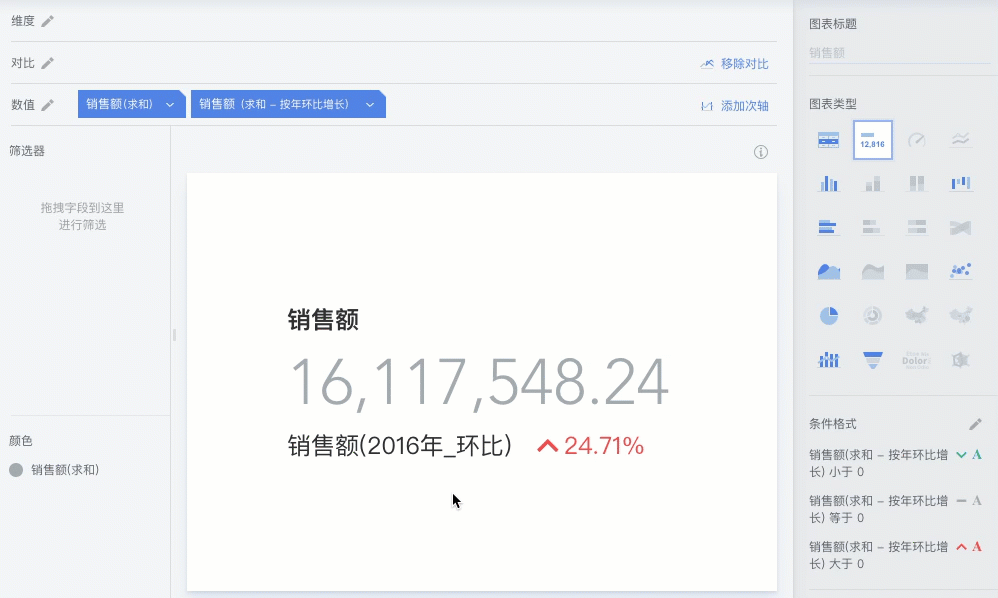

系统默认会为您设置副指标的条件格式为小于零,等于零,大于零的3段式颜色。因为最常用的场景是主指标为数值,副指标为增长率。
您也可以设置条件格式,可自定义的可视化属性包括文字的颜色和指标的形状。
主指标和副指标若没有设置条件格式,则允许您单独设置单色。
计量图

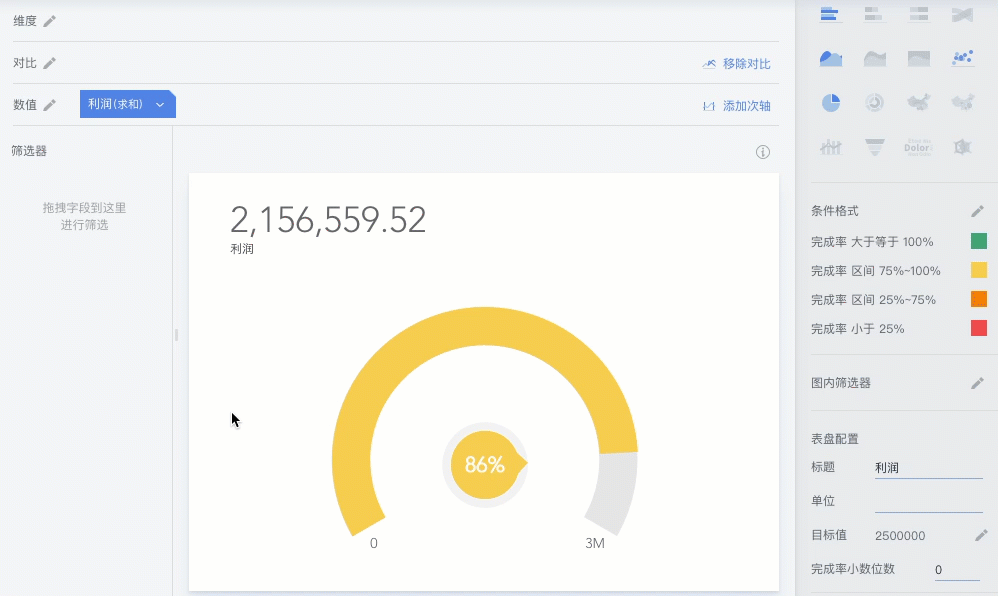

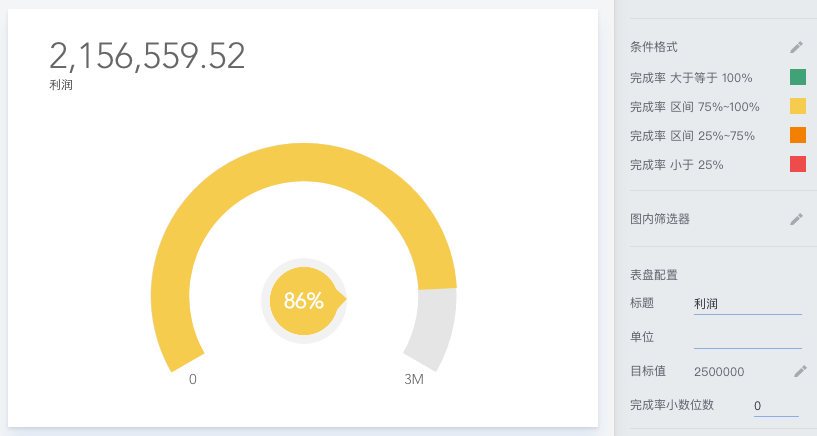

计量图帮助您清晰地查看当前值与目标值的对比情况,使用完成率(当前值/目标值)来表示。
您可以为完成率设置条件格式,若满足条件则显示对应的颜色。
系统默认为您设置了<25%, 25%-75%,75%-100%,>100%的4段式颜色。
您也可以根据业务需求设置不同的条件格式。
特殊图表颜色
在BDP中,有一部分图表类型由于其特殊的结构和信息表达方式,只允许您在有限的范围内设置颜色,这包括瀑布图,桑基图,饼图,旭日图和漏斗图。
瀑布图

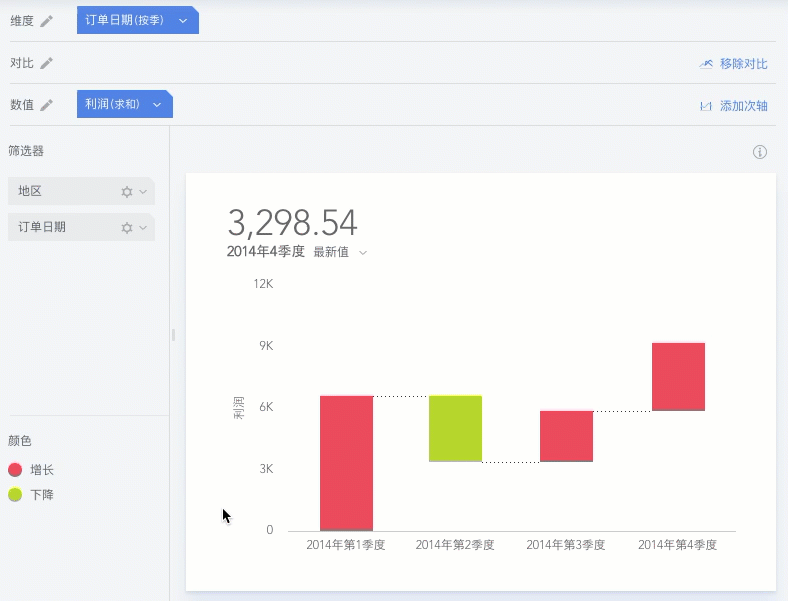

瀑布图允许您分别为大于零(上升)和小于零(下降)设置颜色。
桑基图

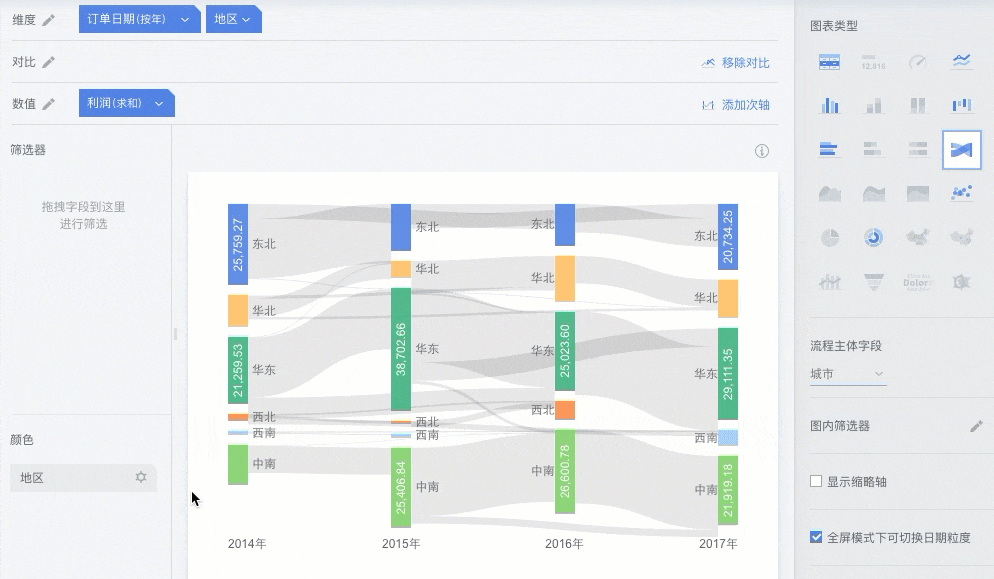

桑基图允许您设置第二个维度(即用作桑基图分类的维度)的颜色

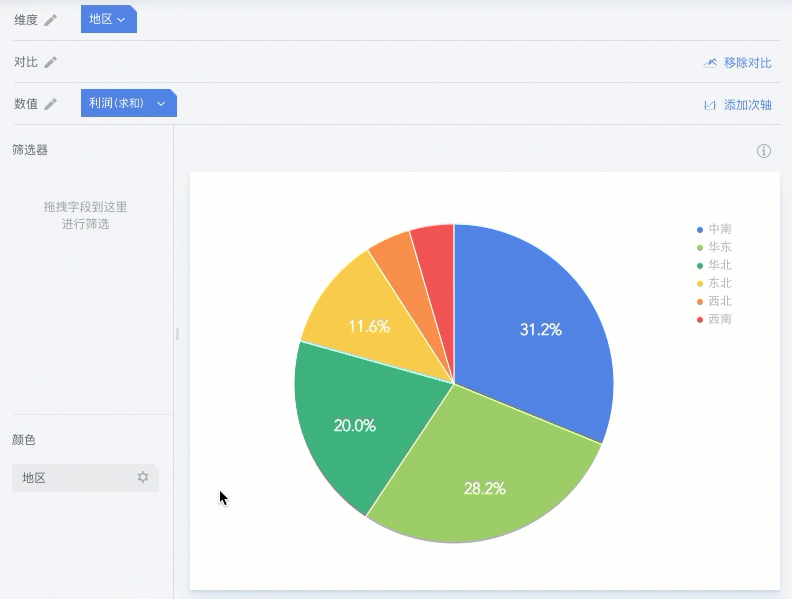

饼图
饼图允许您设置单一维度中每项对应的颜色。

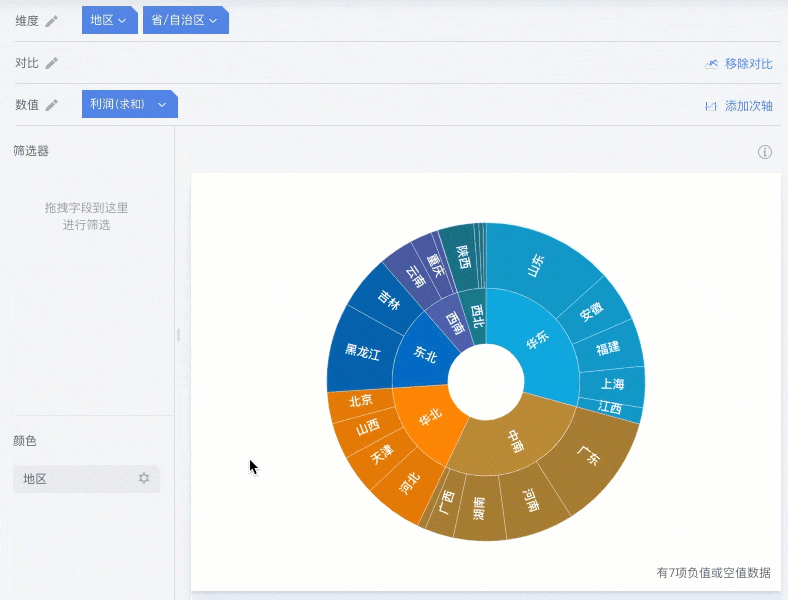

旭日图
旭日图允许您设置第一个维度中每项对应的颜色。
漏斗图
漏斗图允许您设置单一维度中每项对应的颜色。
词云
饼图允许您设置每个词对应的枚举颜色,也可以设置词频(每个词的出现次数)对应的渐变颜色。
